Description et contenu du colis

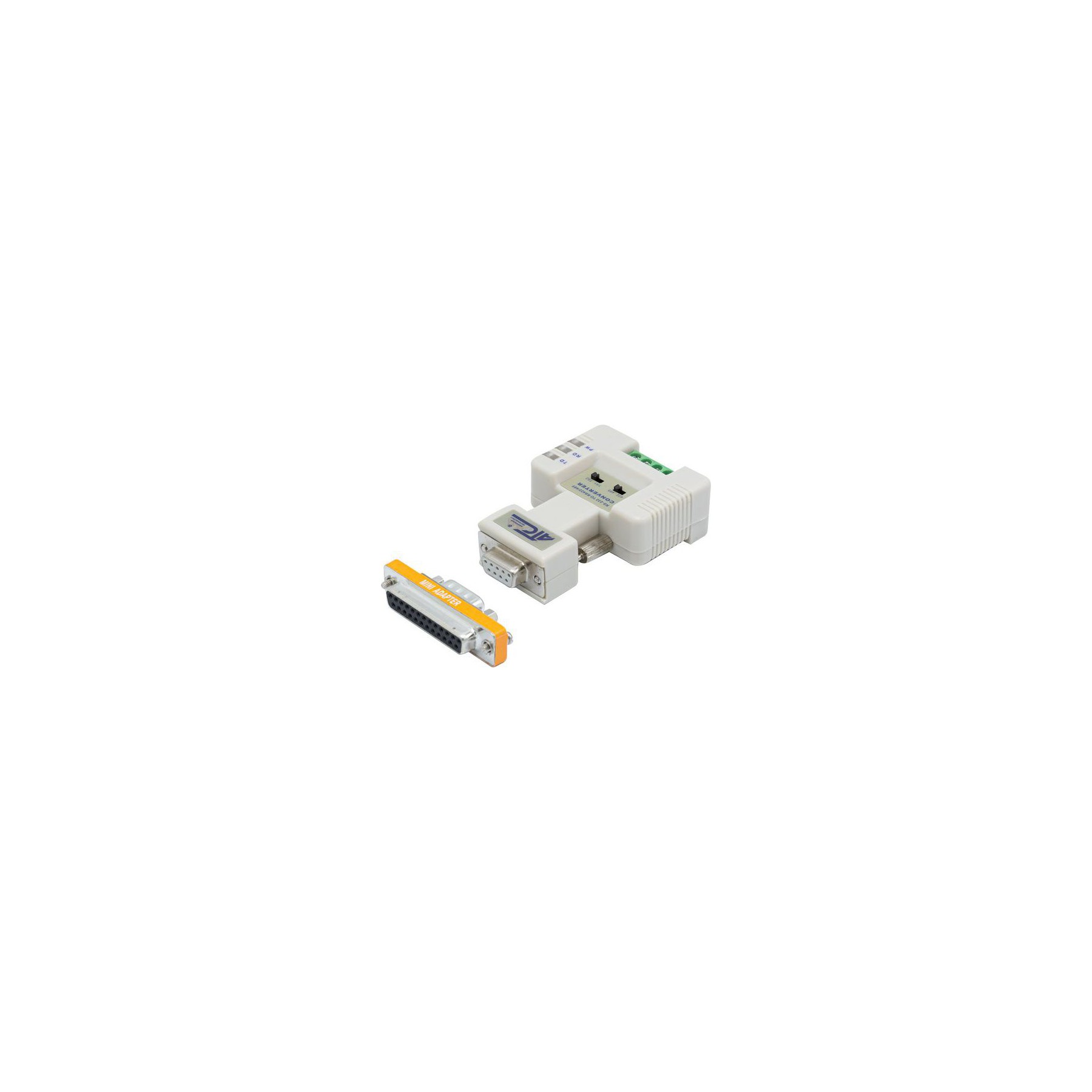

Convertisseur RS232 vers RS485 Smart+, permet de communiquer avec un appareil doté d une interface RS485/RS422 sur bornier 4 fils(full duplex) ou 2 fils(Half duplex)
Transforme une sortie série DB9 ou DB25 de PC en interface RS485/422
Interface :
- Coté RS232/V24 : mode DCE uniquement
Brochage : 1-blindage 2-TD 3-RD 4-RTS 5-CTS 6-DSR 7-GND 8(et20)-DCD
- Coté RS485/RS422 : bornier 5 fils
Brochage : 1:T+ 2:T- 3:R+ 4:R- 5:GND
auto-alimenté par le port série RS232 ou
